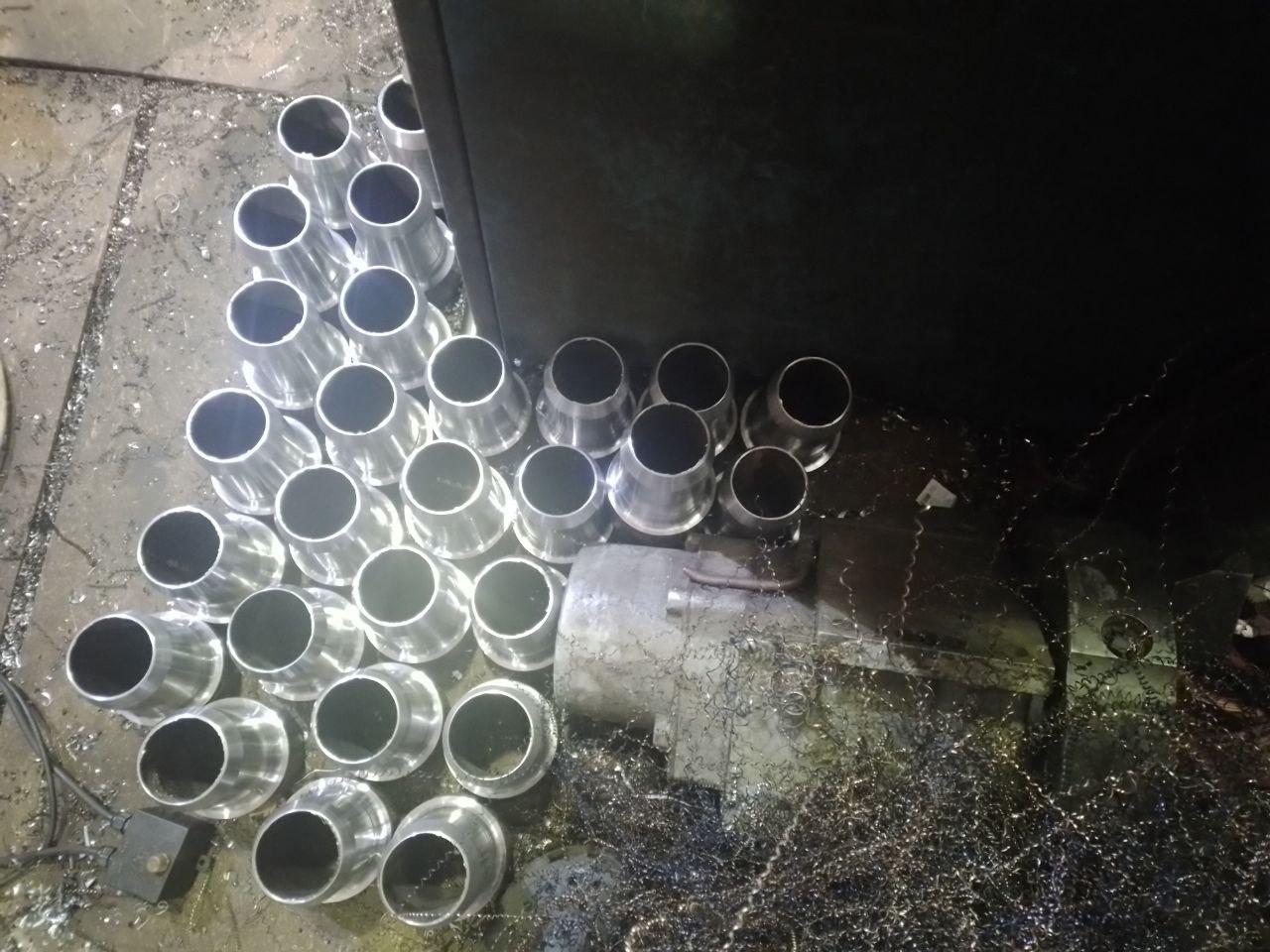

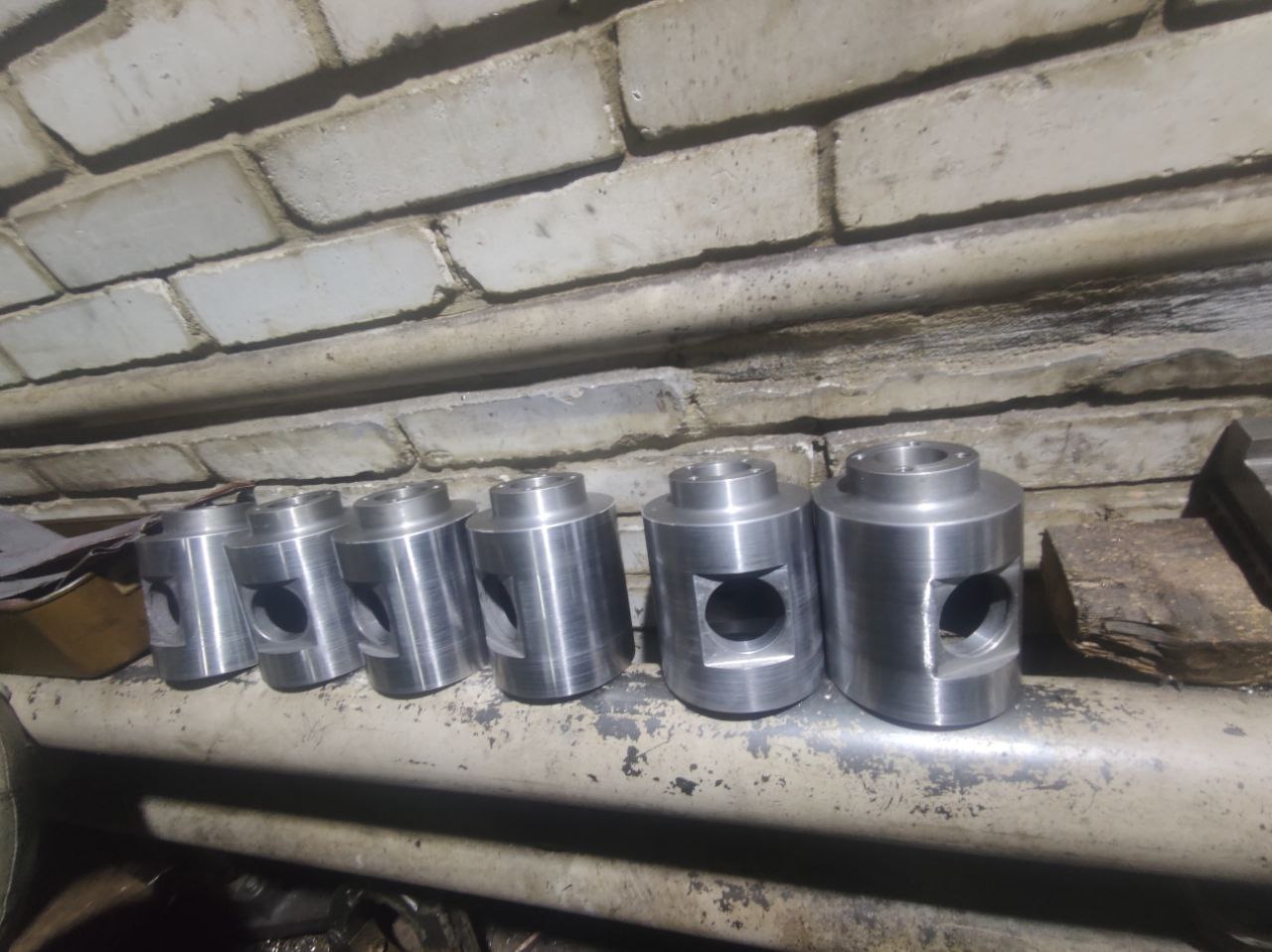

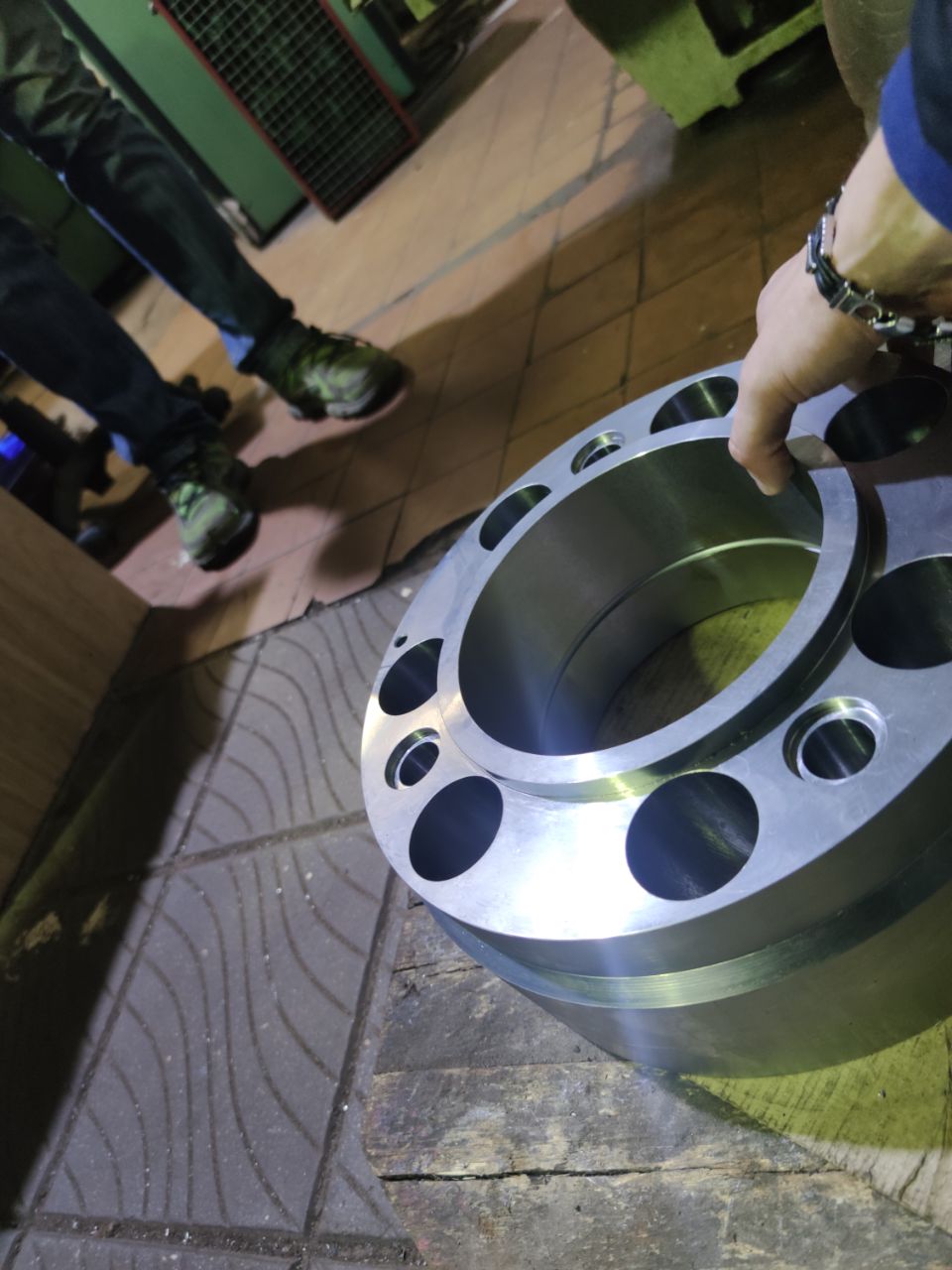

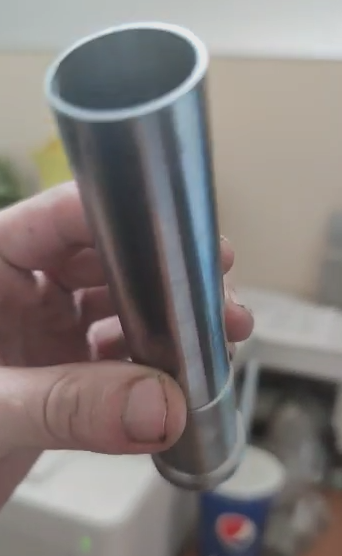

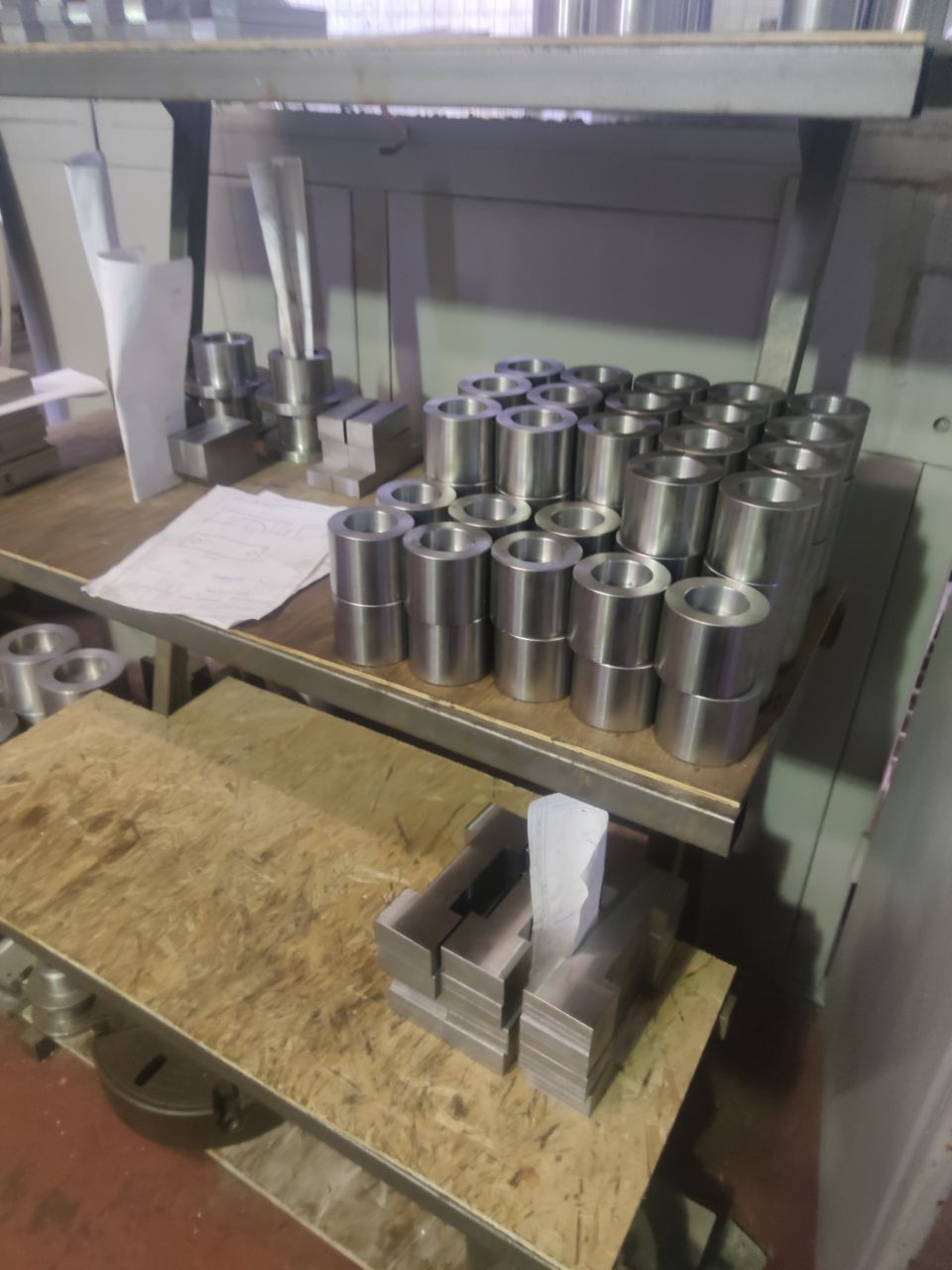

Втулка – это цилиндрическая деталь с отверстием по центру, выполняющая важную роль в различных механизмах. Ее конструкция может быть модифицирована в зависимости от задачи: внутренняя резьба, каналы для смазки, ступени на поверхности – все это позволяет оптимизировать работу втулки.

Втулки широко применяются в самых разных отраслях – от машиностроения и строительства до автомобильной промышленности.

Наше предприятие производит полный спектр втулок, включая:

Втулки скольжения: обеспечивают плавное движение деталей за счет минимального трения.
Конусные втулки: используются для соединения деталей с различным диаметром.

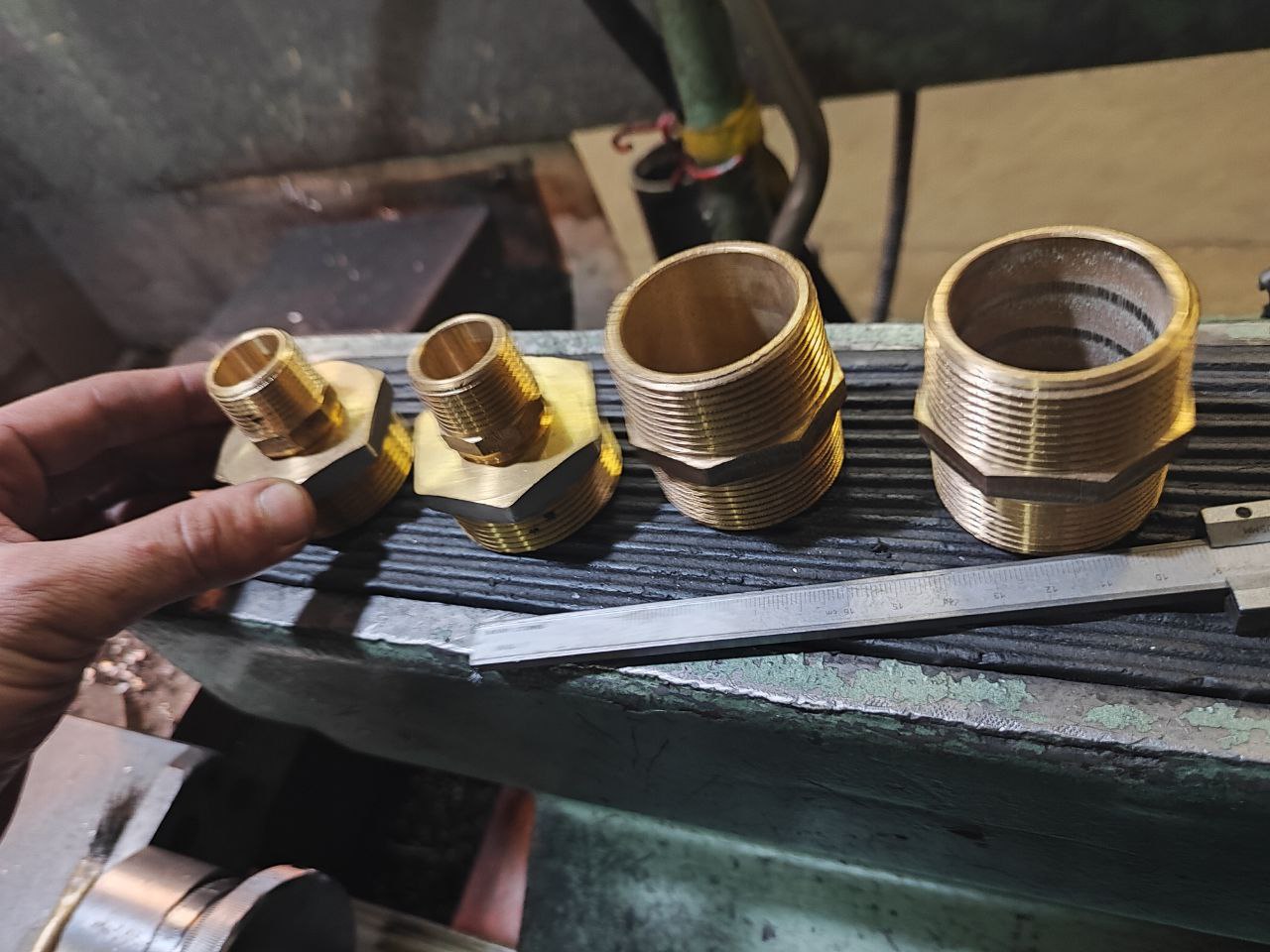

Переходные втулки: позволяют соединять детали с различными типами посадки.
Соединительные втулки: обеспечивают надежное соединение между деталями.
Подшипниковые втулки: используются в качестве опорных элементов для вращающихся деталей.
Прецизионные втулки: отличаются высокой точностью изготовления и применяются в высокоточных механизмах.
Шлицевые втулки: имеют шлицы на внутренней или внешней поверхности, обеспечивая прочное соединение с другими деталями.
Двусоставные втулки: состоят из двух частей, позволяя регулировать размер и положение детали.
Промежуточные втулки: используются для соединения деталей с разными диаметрами отверстий.
Закрепительные втулки: служат для фиксации деталей в определенном положении.

Подробные этапы изготовления втулок

1. Подготовка и выбор заготовки

Выбор материала: выбор материала зависит от назначения втулки и условий ее работы.

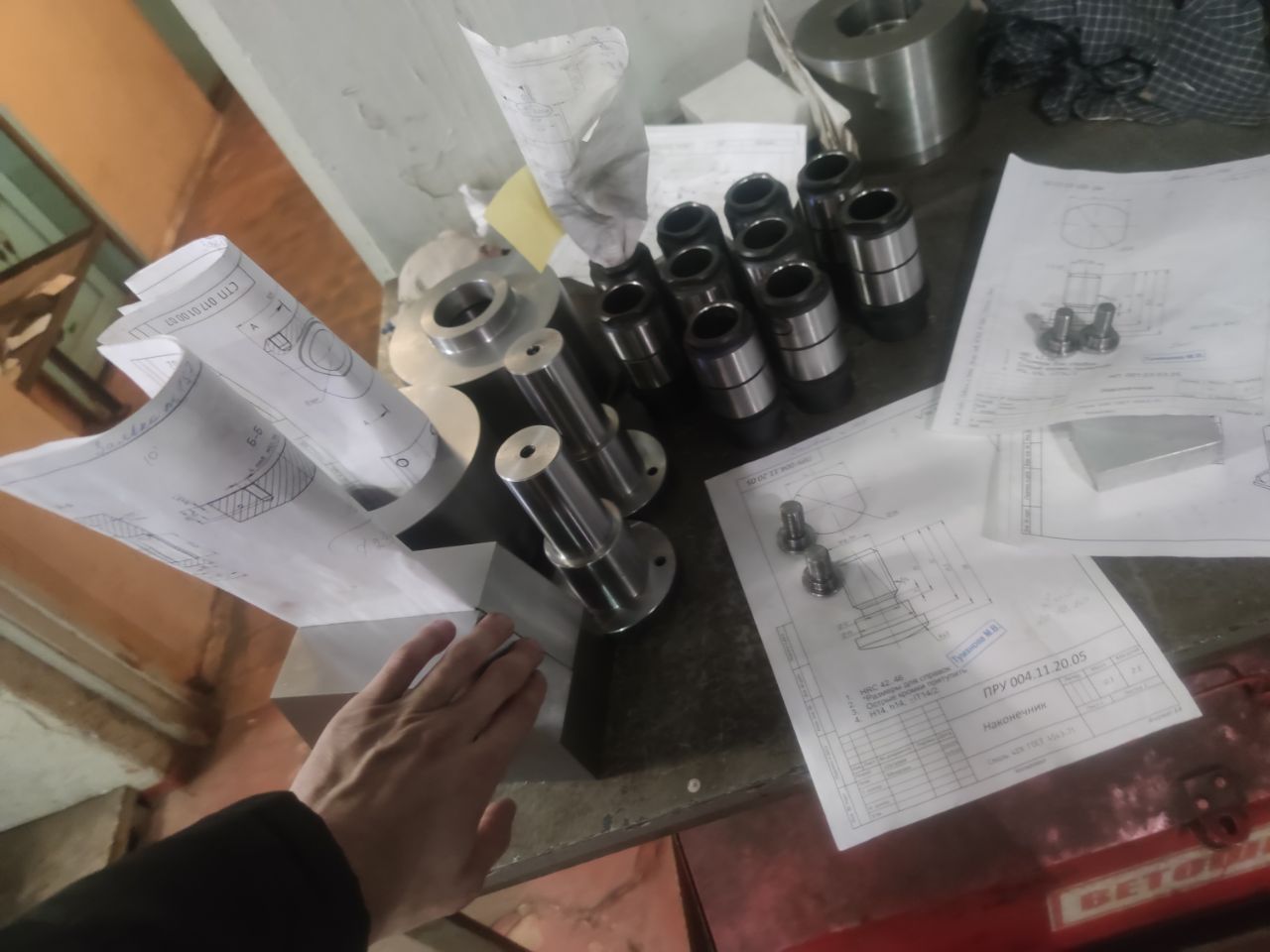

Определение размеров: чертеж втулки содержит точные размеры, допуски и посадки, а также требования к качеству поверхности.
Выбор заготовки: в зависимости от размера и формы втулки, выбирают заготовку (круг, пруток, и т.д.). Заготовка должна быть соответствующего размера и качества.

2. Сверление осевого канала

Токарный станок: заготовка устанавливается на токарный станок.
Сверление: осевой канал, проходящий через центр втулки, сверлится сверлом соответствующего диаметра.
Отверстие для смазки (при необходимости): в случае, если втулка требует смазки, на токарном станке сверлят отверстие для поступления смазочного материала.

3. Формирование поверхностей

Обработка на ЧПУ станке: втулка устанавливается на станок с ЧПУ (с числовым программным управлением).
Точение: на станке осуществляется точная обработка внешней и внутренней поверхностей втулки по заданным размерам.
Фрезеровка: если втулка имеет ступенки, пазы или другие формы, проводится фрезеровка.
Нарезка резьбы: при необходимости, на станке нарезается резьба на внутренней или внешней поверхности.

4. Финишная обработка

Снятие фасок: снимаются фаски с внешних и внутренних кромок для улучшения внешнего вида и предотвращения образования заусенцев.
Подгонка под деталь: втулка может быть дополнительно подогнана под размер и форму той детали, с которой она будет взаимодействовать.
Контроль допусков и посадок: проверяют, что втулка соответствует заданным допускам и посадкам, указанным на чертеже.

5. Контроль качества

Визуальный контроль: втулка проверяется на наличие дефектов, несоответствий чертежу и повреждений.
Измерение размеров: проводится измерение размеров втулки с помощью измерительных инструментов.
Проверка качества поверхности: проверяется качество поверхности втулки, в том числе шероховатость и отсутствие дефектов.

6. Упаковка и хранение:

Втулка упаковывается в защитную тару, чтобы предотвратить повреждение при транспортировке и хранении.

Дополнительные этапы (при необходимости)

Термообработка: в зависимости от материала, втулка может подвергаться термообработке для улучшения механических свойств.
Покрытие: втулка может быть покрыта специальными покрытиями для защиты от коррозии, износа или улучшения смазываемости.
